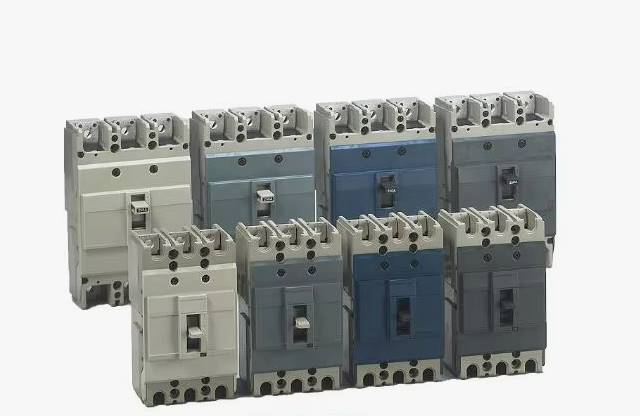

Les disjoncteurs moulés (MCCB) en savoir plus sur le site prof-elec.fr, ou Molded Case Circuit Breakers en anglais, constituent un élément crucial des systèmes électriques modernes. Ils jouent un rôle essentiel dans la protection des circuits et des équipements contre les surcharges, les courts-circuits et les surintensités, garantissant ainsi la sécurité des personnes et la fiabilité des installations. Ce document explore en détail les aspects techniques, les applications, les avantages et les inconvénients des MCCB, en fournissant une analyse complète pour une compréhension approfondie de ces dispositifs de protection.

Définition et Fonctionnement des MCCB

Un disjoncteur moulé (MCCB) est un dispositif de protection compact et auto-suffisant, combinant les fonctions de détection de défaut et d’interruption du courant. Contrairement aux disjoncteurs de type fusibles, les MCCB peuvent être réinitialisés après un déclenchement, éliminant ainsi le remplacement coûteux et fastidieux des fusibles. Ils fonctionnent grâce à un mécanisme interne qui détecte les anomalies du courant électrique, telles que les surintensités causées par une surcharge ou un court-circuit. Ce mécanisme, généralement électromagnétique et thermique, déclenche l’ouverture des contacts, interrompant ainsi le flux de courant et protégeant le circuit. La capacité de rupture d’un MCCB est un paramètre essentiel, indiquant le courant maximal qu’il peut interrompre en toute sécurité. La courbe de déclenchement définit les caractéristiques de réponse du disjoncteur en fonction de l’intensité et de la durée du courant de défaut.

Types de MCCB et leurs Caractéristiques

Les MCCB sont disponibles dans une large gamme de tensions nominales, de courants nominaux et de capacités de rupture, afin de répondre aux exigences des différentes applications. On distingue plusieurs types de MCCB en fonction de leurs caractéristiques techniques et de leurs fonctionnalités:

• MCCB thermiques: Ces disjoncteurs utilisent un élément bimetallique pour détecter les surcharges. La chaleur générée par le courant excessif provoque la flexion du bimetal, déclenchant ainsi le mécanisme d’ouverture. Ils sont généralement utilisés pour la protection contre les surcharges à faible intensité et les courts-circuits à faible énergie.

• MCCB magnéto-thermiques: Ces disjoncteurs combinent la protection thermique contre les surcharges et la protection magnétique contre les courts-circuits. Le mécanisme magnétique réagit rapidement aux courants de défaut élevés, assurant une protection rapide contre les courts-circuits. Ce type est le plus courant et offre une protection complète contre les différents types de défauts.

• MCCB électroniques: Ces disjoncteurs intègrent des circuits électroniques pour une détection plus précise et une protection plus sophistiquée. Ils peuvent offrir des fonctionnalités avancées telles que la surveillance du courant, la communication avec les systèmes de gestion de l’énergie et la capacité de réglage précis des paramètres de déclenchement. Ils sont souvent utilisés dans des applications exigeantes en termes de sécurité et de contrôle.

Applications des Disjoncteurs Moulés (MCCB)

Les MCCB trouvent des applications dans une large variété de secteurs et d’environnements, notamment :

• Bâtiments résidentiels et commerciaux: Les MCCB sont largement utilisés dans les tableaux électriques des bâtiments pour protéger les circuits d’éclairage, de prises de courant et de distribution. Ils offrent une protection sûre et fiable pour les installations électriques domestiques et commerciales.

• Industries légères et manufacturières: Dans les industries légères, les MCCB protègent les machines et les équipements contre les surcharges et les courts-circuits, assurant la continuité de la production et la sécurité des opérateurs.

• Infrastructures: Les MCCB sont utilisés dans les infrastructures telles que les réseaux de distribution d’électricité, les systèmes de transport et les installations de communication.

• Applications marines et offshore: Les MCCB conçus pour les environnements difficiles, résistants à la corrosion et aux vibrations, sont utilisés dans les navires, les plates-formes pétrolières et autres installations offshore.

• Énergies renouvelables: Les MCCB jouent un rôle important dans les systèmes d’énergie renouvelable, tels que les installations photovoltaïques et éoliennes, en protégeant les onduleurs et autres équipements.

Avantages et Inconvénients des MCCB

Les MCCB offrent de nombreux avantages par rapport à d’autres dispositifs de protection, mais présentent également quelques inconvénients :

Avantages:

• Sécurité accrue: Ils offrent une protection fiable contre les surcharges et les courts-circuits, réduisant le risque d’incendie et de dommages aux équipements.

• Réinitialisables: Contrairement aux fusibles, les MCCB peuvent être réinitialisés après un déclenchement, ce qui réduit les coûts de maintenance et les temps d’arrêt.

• Compacité et facilité d’installation: Les MCCB sont compacts et faciles à installer dans les tableaux électriques.

• Polyvalence: Disponibles dans une large gamme de courants et de tensions nominales, ils s’adaptent à de nombreuses applications.

• Coût-efficacité: Leur coût est généralement inférieur à celui d’autres dispositifs de protection de puissance comparable.

Inconvénients:

• Sensibilité aux conditions ambiantes: Certains MCCB peuvent être sensibles aux variations de température et d’humidité.

• Dégradation potentielle: Une utilisation intensive ou prolongée peut entraîner une dégradation du mécanisme interne, nécessitant un remplacement.

• Capacités de rupture limitées: Comparés aux disjoncteurs de puissance, les MCCB ont des capacités de rupture plus limitées.

• Sélectivité limitée: Dans les systèmes complexes, la sélectivité de la protection peut être limitée, ce qui peut entraîner des déclenchements intempestifs.

Sélection et Installation des MCCB

Le choix d’un MCCB approprié dépend de plusieurs facteurs, notamment :

• Courant nominal: Doit correspondre au courant maximal du circuit protégé.

• Tension nominale: Doit correspondre à la tension du système électrique.

• Courbe de déclenchement: Doit être sélectionnée en fonction des caractéristiques de charge du circuit.

• Capacité de rupture: Doit être suffisante pour interrompre les courants de défaut attendus.

• Type de protection: Thermique, magnéto-thermique ou électronique, en fonction des exigences de l’application.

L’installation des MCCB doit être effectuée par un personnel qualifié conformément aux normes de sécurité applicables. Il est essentiel de respecter les instructions du fabricant et de se conformer aux réglementations locales. Un mauvais câblage ou une mauvaise installation peuvent compromettre la sécurité et l’efficacité du disjoncteur.

Maintenance et Entretien des MCCB

La maintenance régulière des MCCB est essentielle pour garantir leur bon fonctionnement et leur sécurité. Elle consiste principalement à :

• Inspection visuelle: Vérifier l’état physique du disjoncteur, les connexions et les bornes.

• Test fonctionnel: Vérifier le bon fonctionnement du mécanisme de déclenchement en effectuant des tests manuels ou automatisés.

• Nettoyage: Enlever la poussière et les débris qui pourraient obstruer les composants internes.

• Remplacement des composants défectueux: Remplacer les composants endommagés ou usés selon les recommandations du fabricant.

La fréquence de maintenance dépend de l’utilisation du disjoncteur et des conditions ambiantes. Un programme de maintenance régulier peut prolonger la durée de vie du disjoncteur et garantir sa fiabilité.

Normes et Réglementations

Les MCCB sont soumis à des normes et réglementations strictes pour garantir leur sécurité et leur fiabilité. Les normes internationales, telles que les normes IEC et UL, spécifient les exigences de performance, de sécurité et de test des MCCB. Les réglementations locales peuvent également imposer des exigences supplémentaires. Il est crucial de choisir des MCCB conformes aux normes applicables et de les installer conformément aux réglementations en vigueur.

L’avenir des Disjoncteurs Moulés (MCCB)

Les progrès technologiques continuent d’influencer le développement des MCCB. L’intégration de technologies intelligentes, telles que la communication numérique et la surveillance à distance, permet d’améliorer les performances, la surveillance et la maintenance des MCCB. L’utilisation de matériaux innovants et de conceptions optimisées contribue à améliorer l’efficacité énergétique et la durabilité des MCCB. L’avenir des MCCB s’oriente vers une plus grande intégration dans les systèmes de gestion de l’énergie intelligents et vers une meilleure adaptation aux défis des énergies renouvelables et des réseaux électriques intelligents. L’accent sera mis sur l’amélioration de la sélectivité, de la fiabilité, et de la surveillance prédictive, afin d’assurer une protection optimale et une gestion efficace de l’énergie.

En conclusion, les disjoncteurs moulés (MCCB) sont des composants essentiels des systèmes électriques modernes, offrant une protection fiable et efficace contre les surcharges et les courts-circuits. Leur sélection, installation et maintenance appropriées sont cruciales pour assurer la sécurité et la fiabilité des installations électriques. L’évolution constante des technologies et des normes garantit que les MCCB continueront de jouer un rôle primordial dans la protection des systèmes électriques de demain.
